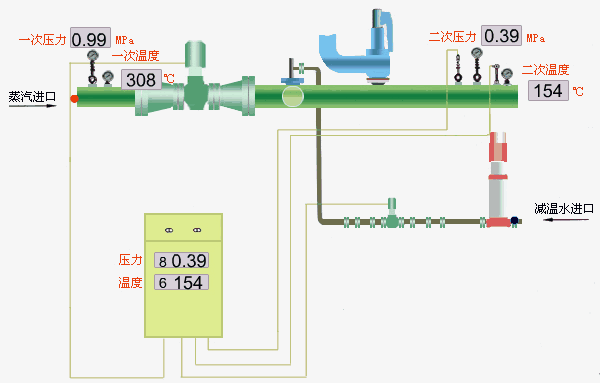

裝置結構

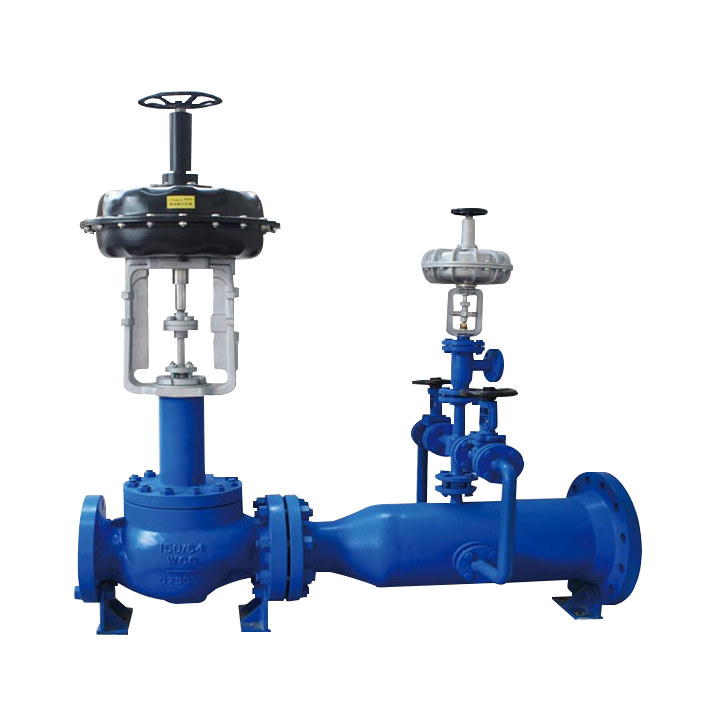

減溫系統采用文丘里氏加笛管噴嘴的方式，無傳動部件，減溫水霧化效果好，噴嘴拆裝方便，便于維修。減壓系統采用雙閥座減壓閥結構，不平衡力小，調節范圍大，動作平穩，無卡阻現象。

減壓系統和減溫系統分開，主要用于工況惡劣，如蒸汽流量小不適用采用減溫減壓閥的，及飽和蒸汽的工況(壓力較低主要考慮蒸汽流速較低)采用文丘里管減溫方式，減溫水充分霧化，以達到較好的減溫效果

裝置指標

A、減溫減壓裝置按進口壓力和溫度可分為：

1 中溫中壓減溫減壓裝置：

一次蒸汽參數（進口蒸汽參數）：壓力P1=3.9MPa； 溫度t1=450℃壓力；

二次蒸汽參數（出口蒸汽參數）：壓力P2由用戶要求確定；溫度t2=飽和溫度；

流量： Q=2～360t/h（噸/小時）

2 次高壓減溫減壓裝置：

一次蒸汽參數（進口蒸汽參數）：壓力P1=5.4MPa； 溫度t1=485℃壓力；

二次蒸汽參數（出口蒸汽參數）：壓力P2由用戶要求確定；溫度t2=飽和溫度；

流量： Q=20～200t/h（噸/小時）

3 高溫高壓減溫減壓裝置：

一次蒸汽參數（進口蒸汽參數）：壓力P1=10MPa； 溫度t1=540℃壓力；

二次蒸汽參數（出口蒸汽參數）：壓力P2由用戶要求確定；溫度t2=飽和溫度；

流量： Q=30～240t/h（噸/小時）

B、減溫減壓裝置的主要技術指標

1 減溫減壓裝置出口流量

減溫減壓裝置出口蒸汽流量變化范圍為30%Q~100%Q，特殊需要者可由供需雙方協商。

2 減溫減壓裝置額定出口蒸汽壓力P2

減溫減壓裝置額定出口蒸汽壓力的偏差范圍是：

①當額定出口蒸汽壓力小于0.98MPa時，為P2±0.04MPa

②當額定出口蒸汽壓力不大于3.82MPa時，為P2±0.06MPa

③當額定出口蒸汽壓力大于3.82MPa時，為P2±0.15MPa

3 額定出口蒸汽溫度t2

額定出口蒸汽溫度必須在飽和溫度以上（含飽和溫度）

額定出口蒸汽溫度的偏差范圍最小值為額定出口蒸汽溫度t2±5℃

4 減溫減壓裝置問題噪音

減溫減壓裝置正常運行時，在減溫減壓閥（減壓閥）出口中心線同一水平面下游1m處測其噪聲，總體噪聲水平不大于85dB(A)。用戶若有特殊要求，可由雙方協商確定解決。

實現降壓不損耗能量，而且通過該設備可增大蒸汽供應量。結構簡單、無轉動部件、運行可靠。操作方便、檢修容易、可自動調節。節能效果顯著。

供貨范圍

減溫減壓裝置的供貨范圍為 標志以內，主要有：

1，減壓系統：減溫減壓閥、節流孔板等；

2，減溫系統：給水調節閥、節流閥等；

3，安全系統：安全帽、止固閥等；

4，管路系統：蒸汽管路、過渡管、減溫水管等；

5，配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎雷、接頭、法蘭、襯墊、螺栓、螺母、墊圈。

訂貨須知

訂貨時請?zhí)峁?/p>

（1）出口蒸汽流量Q、進口蒸汽壓力P1、溫度t1、出口蒸汽壓 力P2、溫度t2；

（2）減溫給水壓力Pb、溫度tb；

（3）注明控制方式；（儀表盤控制，DCS控制，DCS監視）

（4）控制類別：電動、氣動；

選擇氣動執行機構時還必須提供：

（1）作用形式：氣開式或氣閉式；

（2）氣源壓力；

（3）提供電氣閥門定位器電信號；

（4）其它特殊要求，另行簽訂技術協議。
